在一些資歷不是很高的碳纖維加工廠商里，很多都會遇到碳纖維復(fù)合材料機(jī)械切削加工出現(xiàn)分層的情況，在對碳纖維復(fù)合材料進(jìn)行鉆孔時，刀其必須鋒利，切削參數(shù)至少在2000r/min以上，但也不能過高，最好采用4000-6000r/min的轉(zhuǎn)速。從無錫威盛(RSN)新材料科技有限公司7年來的生產(chǎn)加工經(jīng)驗來看，刀具、加工參數(shù)方面可以得出以下結(jié)論:

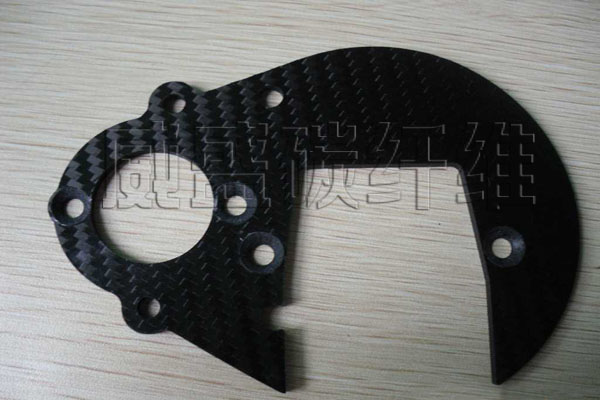

（圖示：碳纖維加工件）


　　1、從刀具方面可以粉出:普通離速鋼麻花鉆不合適加工碳纖維復(fù)合材料，因為它容易崩壞、燒損，而多特的三尖兩刃鉆是專門針對非金屬材料設(shè)計的鉆削刀具，刀口鋒利，不易損壞、燒損。因此三尖兩刃鉆頭更加適合于碳纖維復(fù)合材料的鉆削加工。



　　2、從加工參數(shù)方面可以看出：當(dāng)轉(zhuǎn)速低于2000r/min或高于6000r/min時，即使使用多特刀其和銑床加工，增加裝夾墊板，也無法避免碳纖維復(fù)合材料出現(xiàn)分層、劈裂缺陷；當(dāng)轉(zhuǎn)速離于2000r/min后，情況有所改善，當(dāng)轉(zhuǎn)速達(dá)到4000-6000r/min時，使用多特刀其的鉆削質(zhì)量得到保證，如選用普通鉆頭則建議增加墊板進(jìn)行鉆削。因此，針對談纖維復(fù)合材料的鉆削加工，無錫威盛(RSN)新材料科技有限公司表示最優(yōu)轉(zhuǎn)速為4000r/min。



　　碳纖維由于脆性大，在切削時易出現(xiàn)層間分層、劈裂現(xiàn)象，從而產(chǎn)生結(jié)構(gòu)件的質(zhì)量問題，嚴(yán)重的還會使零件報廢，因而碳纖維復(fù)合材料的機(jī)械加工一直是一個加工難點，但是通過以上的方法及參數(shù)可大大改善碳纖維復(fù)合材料的鉆削質(zhì)量，無錫威盛(RSN)新材料科技有限公司將積極改良工藝，加強(qiáng)與客戶的溝通、行業(yè)的交流，以產(chǎn)品為中心，客戶需求為導(dǎo)向，努力打造長三角碳纖維產(chǎn)業(yè)的領(lǐng)頭羊。
